波特率与比特率的换算是与编码格式相关的。

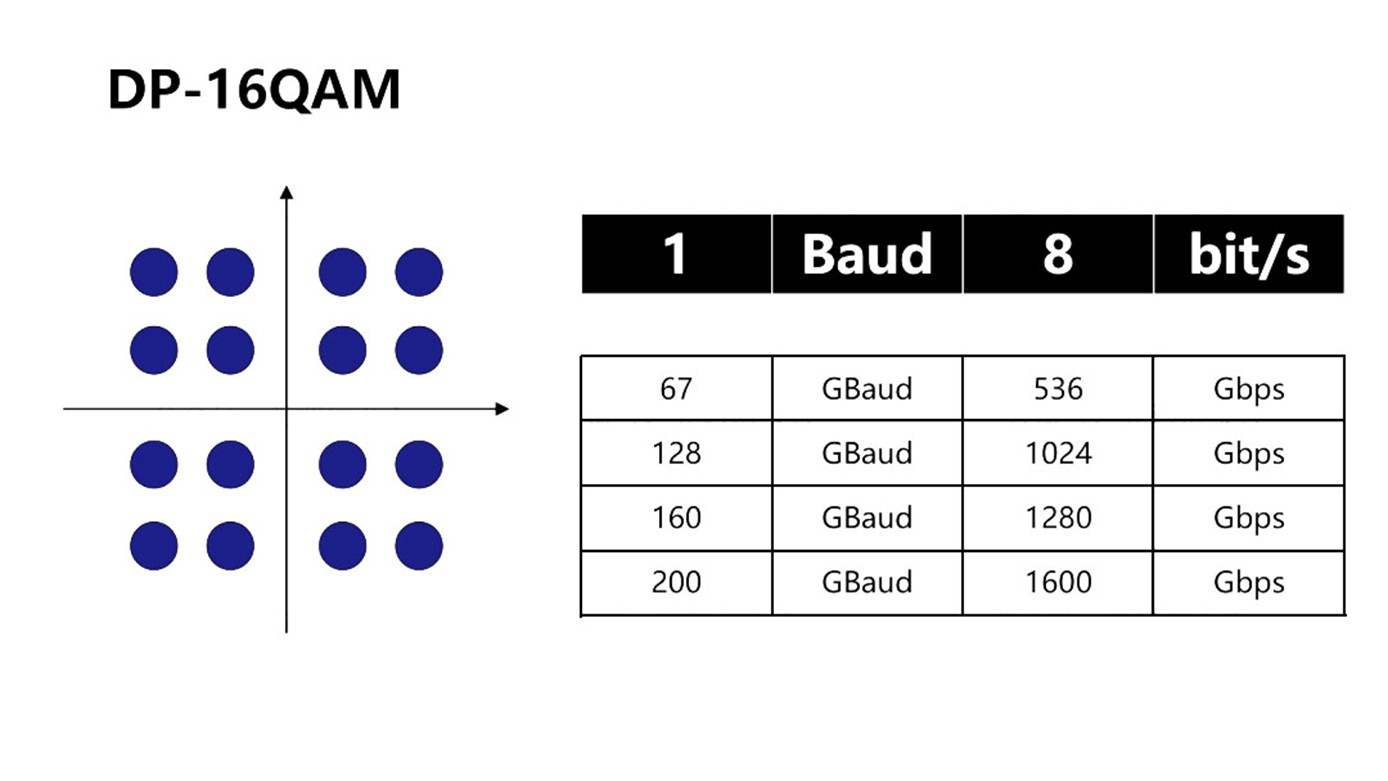

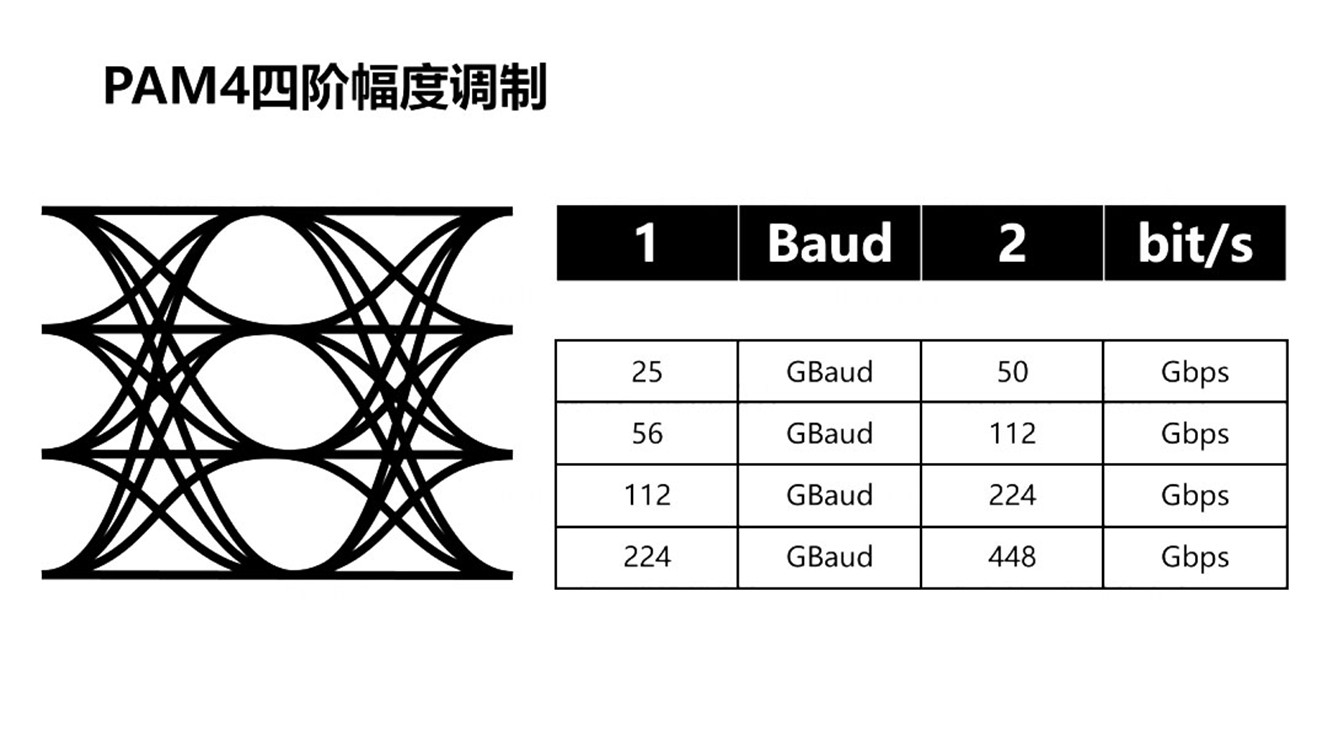

下面是速查表，方便应用。咱们光收发模块主要的编码格式有这四类，

NRZ、PAM4、DP-QPSK、DP-16QAM

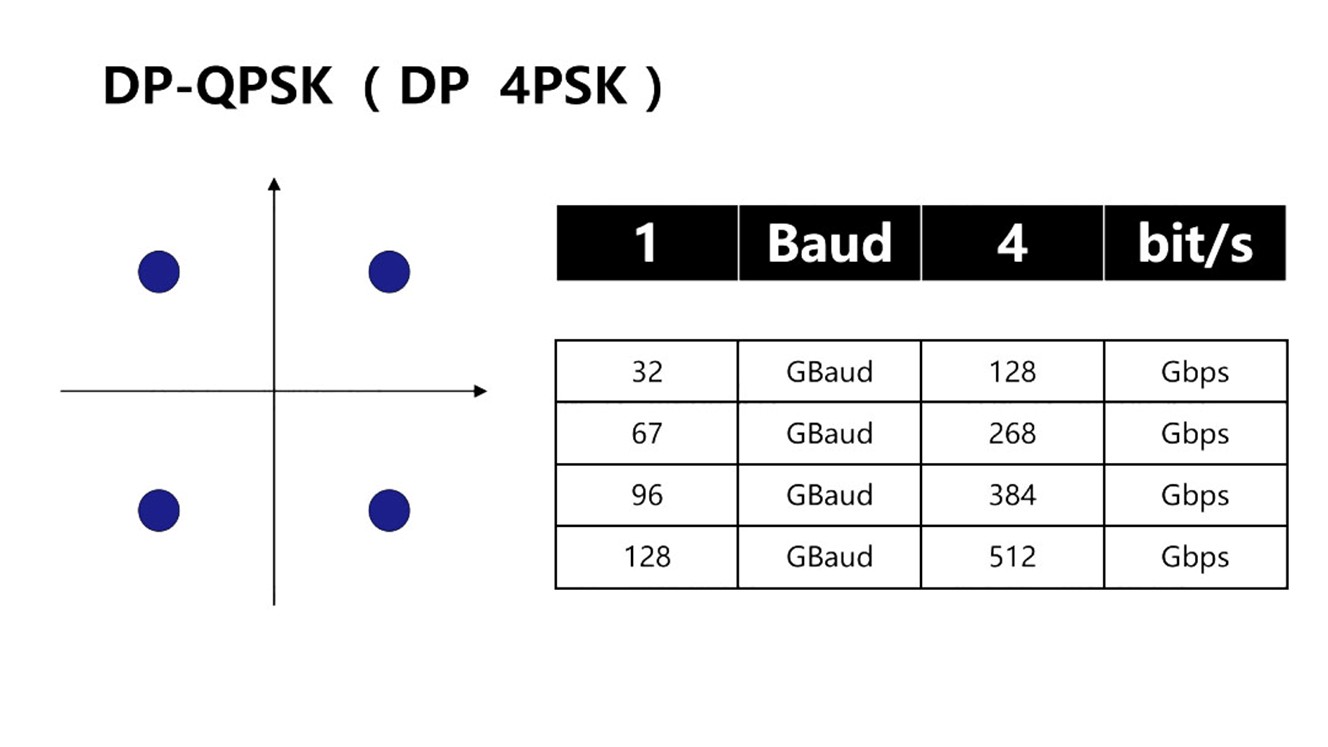

比如32GBd的比特率是128Gbps，咱们经常又说是100G相干模块，这俩描述都对，128G的比特，包括了100G比特的业务信号，还包括了FEC校验码的各种插入码型28G比特，

合计128G比特/秒。同理，128GBd DP-QPSK的光模块512G比特中业务信号为400G比特，其他比特是辅助的插入码。

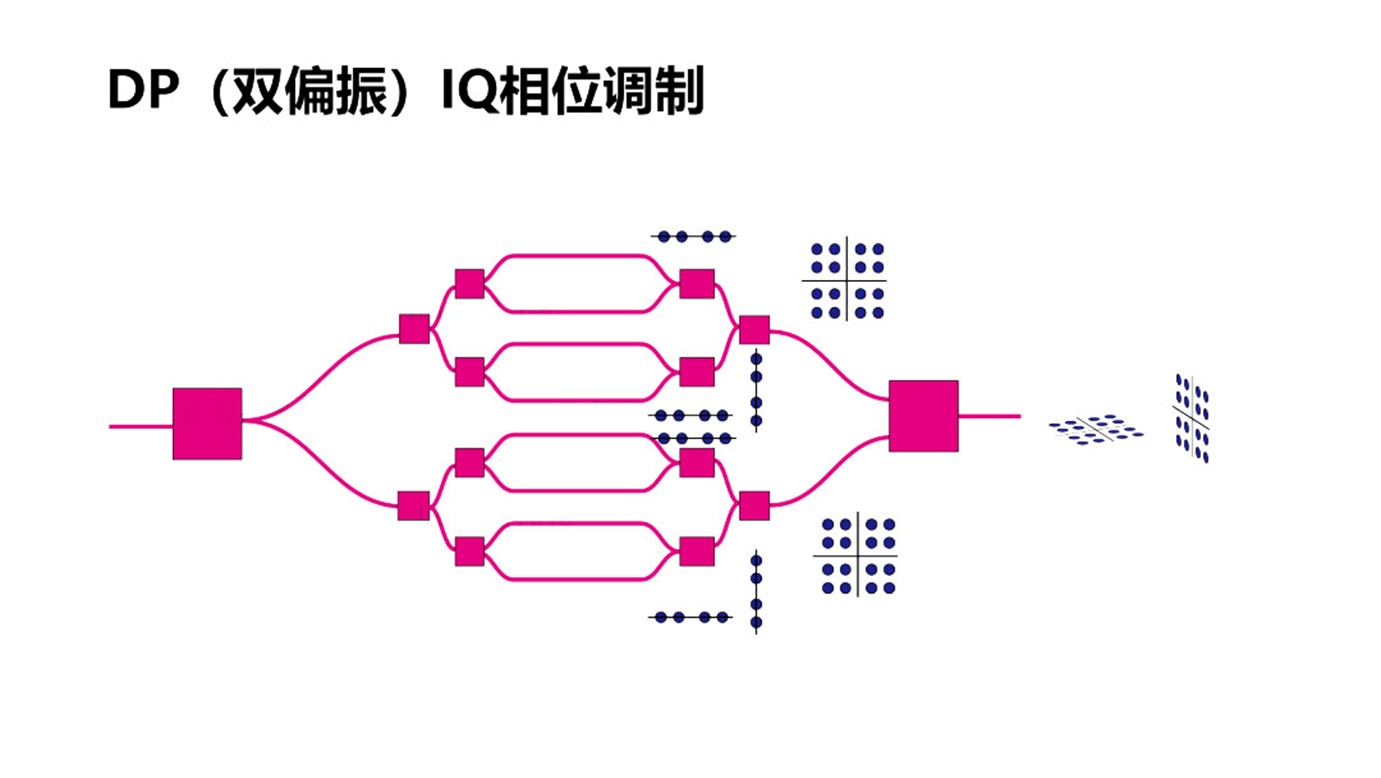

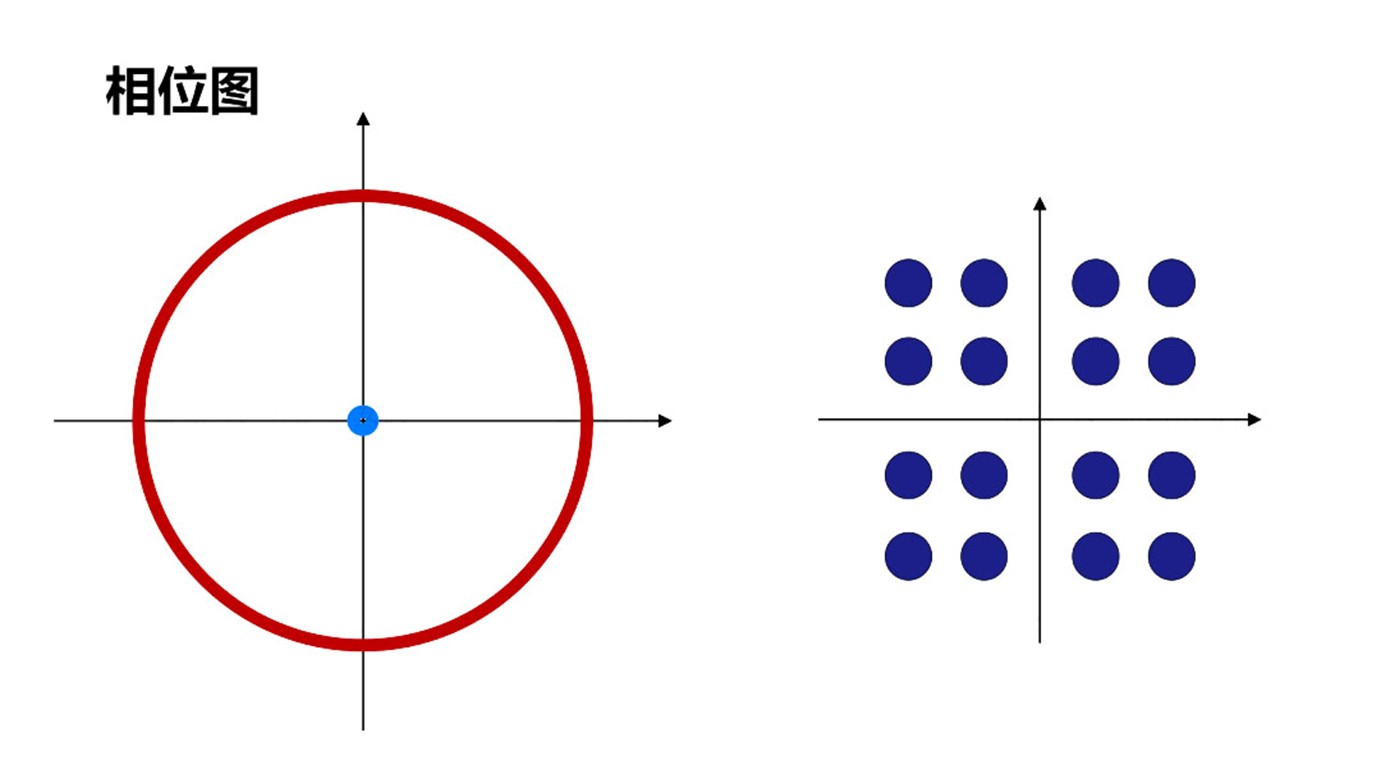

在DP-QPSK，DP-16QAM中，常用到IQ正交坐标轴，而这个坐标轴与眼图是可以换算的。

QPSK里边拆出来的是NRZ的眼图。16QAM里边拆出来的PAM4的眼图。这其实就是观察视角的不同，想通了就很简单，QPSK、16QAM是相位的描述，NRZ、PAM4是时间的描述。
